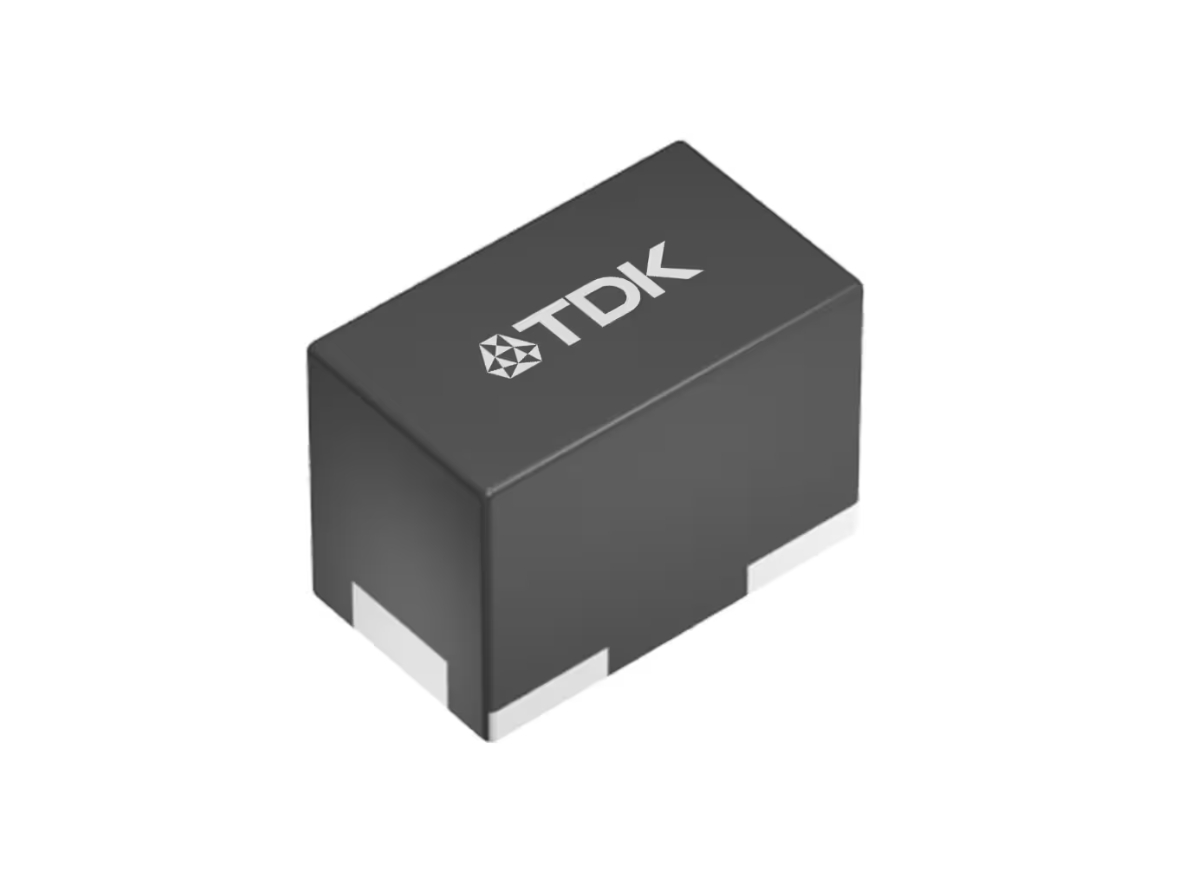

產品的實際外觀與圖片不同。
TDK標志沒有印在實際產品上。
TDK株式會社（TSE：6762）宣布推出用於可穿戴設備的最新PLE856C系列（0.80 x 0.45 x 0.65 毫米；長 x 寬 x 高）緊湊型薄膜功率電感器。新產品將於2024年12月開始量產。
隨著無線耳機和智能手錶等可穿戴設備的功能和性能不斷增強，單個系統內安裝的組件數量也日趨增多。然而，此類設備的可用空間仍十分有限，從而推動了對小型化電子元件的需求。PLE856C系列的電感值在470nH到1.5µH之間，是業內面向此類設備內部電源電路的最小電感器，有助於節約空間的設計和輕量型設備。與傳統的 PLEA67B系列（1.0 x 0.6 x 0.8毫米；長 x 寬 x 高）相比，新推出的PLE856C系列所需的安裝面積縮小了40%，體積減少了50%。額定飽和電流在0.40 A 和 0.72 A (typ.)之間。
盡管尺寸緊湊，但得益於TDK專有的薄膜技術，新產品具有精確形成的線圈導體圖案作為內電極。此外，新產品還使用了低損耗磁性材料，有助於減少功率損耗，同時提高電源電路的效率。
未來，TDK將充分發揮薄膜技術的優勢，不斷推進更小、更合適可穿戴設備的高性能電感器的研發，並不斷擴大其功率電感器的產品陣容，以滿足市場需求。
主要應用
隨著無線耳機和智能手錶等可穿戴設備的功能和性能不斷增強，單個系統內安裝的組件數量也日趨增多。然而，此類設備的可用空間仍十分有限，從而推動了對小型化電子元件的需求。PLE856C系列的電感值在470nH到1.5µH之間，是業內面向此類設備內部電源電路的最小電感器，有助於節約空間的設計和輕量型設備。與傳統的 PLEA67B系列（1.0 x 0.6 x 0.8毫米；長 x 寬 x 高）相比，新推出的PLE856C系列所需的安裝面積縮小了40%，體積減少了50%。額定飽和電流在0.40 A 和 0.72 A (typ.)之間。
盡管尺寸緊湊，但得益於TDK專有的薄膜技術，新產品具有精確形成的線圈導體圖案作為內電極。此外，新產品還使用了低損耗磁性材料，有助於減少功率損耗，同時提高電源電路的效率。
未來，TDK將充分發揮薄膜技術的優勢，不斷推進更小、更合適可穿戴設備的高性能電感器的研發，並不斷擴大其功率電感器的產品陣容，以滿足市場需求。
主要應用
- 真無線立體聲耳機、智能手錶、AR/VR 設備、小電源模塊、 小通信模塊
主要特點和效益
- 業內尺寸最小的電源電路用電感器，助力實現節約空間的設備設計
- 用於高效電源電路的低損耗磁性材料
- 利用薄膜技術形成的高精度內電極
關鍵數據
| 型號 | 電感 [μH] ±20% |
直流電阻 (typ.) [mΩ] |
直流電阻 (最大值.)[mΩ] |
Isat (typ.) [A] |
Isat (最大值.) [A] |
Itemp (typ.) [A] |
Itemp (最大值.) [A] |
| PLE856CBAR47M-1PT00 | 0.47 | 180 | 210 | 0.72 | 0.62 | 0.90 | 0.80 |
| PLE856CBA1R0M-1PT00 | 0.47 | 350 | 420 | 0.52 | 0.42 | 0.72 | 0.62 |
| PLE856CCA1R5M-1PT00 | 1.5 | 450 | 520 | 0.40 | 0.33 | 0.62 | 0.52 |
Itemp：基於溫升的電流（自加熱溫升 40 k）
對產品有任何疑問或興趣，請洽詢富邦團隊。
