積層陶瓷電容器: TDK擴展車載等級直插式低電阻MEGACAP（帶金屬框架）電容器產品陣容

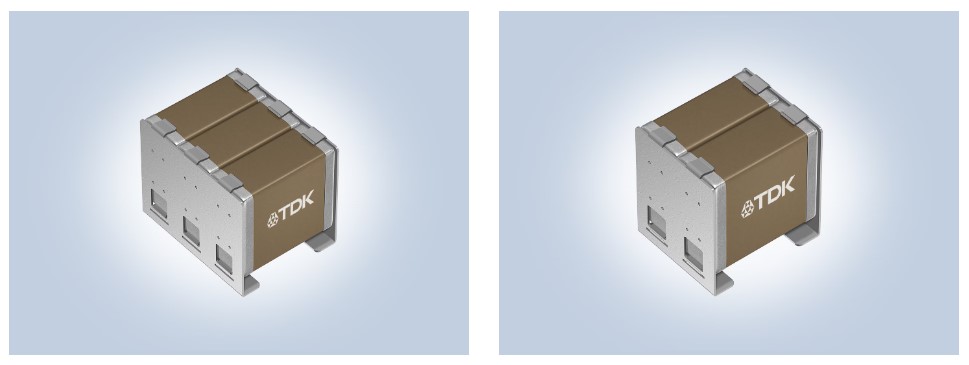

產品的實際外觀與圖片不同。
TDK標志沒有印在實際產品上。

TDK株式會社（TSE：6762）進一步擴大了其車載等級CA 系列MEGACAP（帶金屬框架）電容器產品陣容。該系列產品於2024年9月開始量產。

近年來，混合動力汽車（HEV）和純電動汽車（BEV）等電動動力系統汽車以及高效充電技術的發展取得了顯著進展，兩者都有助於減少溫室氣體排放。在這些應用場景中，逆變器、車載充電器（OBC）及無線電力傳輸（WPT）系統等子系統的功耗不斷增加，因此，MLCC必須處理大電流並具有大電容。

為了滿足上述需求，TDK推出了CA系列——業內最大*的3層堆疊配置、帶金屬框架的MLCC（6.00 x 5.60 x 6.40毫米）。由此，TDK現可提供廣泛的產品陣容，包括99 nF/1000 V（1類電介質）和47 μF/100 V（2類電介質）。

為了處理大電流，TDK通過優化金屬框架的材料，在原產品的基礎之上進一步降低了等效串聯電阻（ESR）。這有助於減少組件數量並促進設備小型化。今後，TDK將繼續擴大其產品陣容，以滿足客戶需求。

主要應用

電源線路的平滑和去耦
車載充電器（OBC）和無線電力傳輸（WPT）等子系統中的諧振電路
逆變器中的緩衝電路

主要特點與優勢

通過優化金屬框架材料實現低電阻
通過採用多個MLCC實現大電容，以助力減少組件數量，促進設備小型化
高可靠性，符合AEC-Q200車載標準

型號	外型尺寸 [mm]（長x寬x高）	型號	溫度特性	額定電壓 [V]	電容 [F]
CAA572C0G3A203J640LJ	6.00 x 5.60 x 6.40	2 層	C0G	1000	20 n
CAA572C0G3A303J640LJ	6.00 x 5.60 x 6.40	2 層	C0G	1000	30 n
CAA572C0G3A443J640LJ	6.00 x 5.60 x 6.40	2 層	C0G	1000	44 n
CAA572C0G3A663J640LJ	6.00 x 5.60 x 6.40	2 層	C0G	1000	66 n
CAA573C0G3A993J640LJ	6.00 x 8.40 x 6.40	3 層	C0G	1000	99 n
CAA572C0G2J204J640LJ	6.00 x 5.60 x 6.40	2 層	C0G	630	200 n
CAA573C0G2J304J640LJ	6.00 x 8.40 x 6.40	3 層	C0G	630	300 n
CAA572X7T2J105M640LJ	6.00 x 5.60 x 6.40	2 層	X7T	630	1 µ
CAA573X7T2J155M640LJ	6.00 x 7.50 x 6.40	3 層	X7T	630	1.5 µ
CAA572X6T2W225M640LJ	6.00 x 5.00 x 6.40	2 層	X6T	450	2.2 µ
CAA573X6T2W335M640LJ	6.00 x 7.50 x 6.40	3 層	X6T	450	3.3 µ
CAA572X7T2V225M640LJ	6.00 x 5.00 x 6.40	2 層	X7T	350	2.2 µ
CAA573X7T2V335M640LJ	6.00 x 7.50 x 6.40	3 層	X7T	350	3.3 µ
CAA572X7S2A336M640LJ	6.00 x 5.00 x 6.40	2 層	X7S	100	33 µ
CAA573X7S2A476M640LJ	6.00 x 7.50 x 6.40	3 層	X7S	100	47 µ
CAA572X7R1V107M670LJ	6.25 x 5.00 x 6.70	2 層	X7R	35	100 µ
CAA573X7R1V157M670LJ	6.25 x 7.50 x 6.70	3 層	X7R	35	150 µ
CAA572X7R1E107M670LJ	6.25 x 5.00 x 6.70	2 層	X7R	25	100 µ
CAA573X7R1E157M670LJ	6.25 x 7.50 x 6.70	3 層	X7R	25	150 µ
