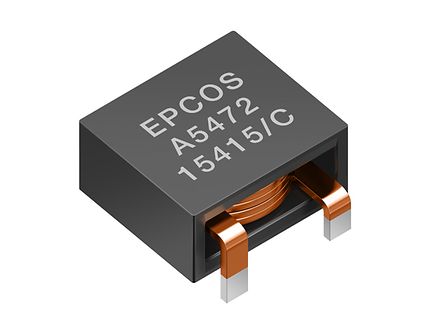

TDK株式會社（東京證券交易所代碼：6762）通過採用全新磁芯材料進一步擴展了愛普科斯 (EPCOS) ERU33系列大電流電感器，推出了適合更大電流應用的ERU33M元件。該新元件採用了全新的合金粉磁芯材料，相比之前的磁芯材料具有更柔和的飽和特性，迎合了汽車和工業應用中不斷增加的功率密度和電流需求。
此次擴展共有三種新型號可供選擇，採用屏蔽設計，適用於通孔 (THT) 安裝，在+100°C條件下的設計飽和電流為55A至120A，覆蓋電感值範圍1.4 µH至7.2 µH，直流電阻低至0.46 mΩ至1.2 mΩ。其採用扁平線繞組，尺寸非常緊湊，僅為33 x 33 mm，器件高度為11 mm或15.3 mm。通過強化扁平線圈與帶有隔離塗層的合金粉磁芯的緊密接觸，該設計可以配合客戶端的散熱墊片，實現元件的高效散熱。除了標準型號，新元件還可以根據客戶要求定制以提供其他電感值。
新型號電感器符合RoHS標準並通過AEC-Q200認證，工作溫度範圍為-40°C至+150°C。在汽車領域，其典型應用包括DC-DC轉換器的降壓-升壓扼流圈（例如用於48V車載電源或車載充電器輸入濾波器中的差模扼流圈），以及中、大電流電池充電器和逆變器。在工業電子領域，它們可用作大電流電源、光伏系統的太陽能逆變器和負載點 (PoL) 轉換器中的儲能和輸出扼流圈。
為了方便用戶了解新元件的性能，TDK提供了ERU33M扼流圈 (B82579X0033) 樣品套件，其中包含了全部的三個型號，每個型號各提供四個樣品。
主要應用
此次擴展共有三種新型號可供選擇，採用屏蔽設計，適用於通孔 (THT) 安裝，在+100°C條件下的設計飽和電流為55A至120A，覆蓋電感值範圍1.4 µH至7.2 µH，直流電阻低至0.46 mΩ至1.2 mΩ。其採用扁平線繞組，尺寸非常緊湊，僅為33 x 33 mm，器件高度為11 mm或15.3 mm。通過強化扁平線圈與帶有隔離塗層的合金粉磁芯的緊密接觸，該設計可以配合客戶端的散熱墊片，實現元件的高效散熱。除了標準型號，新元件還可以根據客戶要求定制以提供其他電感值。
新型號電感器符合RoHS標準並通過AEC-Q200認證，工作溫度範圍為-40°C至+150°C。在汽車領域，其典型應用包括DC-DC轉換器的降壓-升壓扼流圈（例如用於48V車載電源或車載充電器輸入濾波器中的差模扼流圈），以及中、大電流電池充電器和逆變器。在工業電子領域，它們可用作大電流電源、光伏系統的太陽能逆變器和負載點 (PoL) 轉換器中的儲能和輸出扼流圈。
為了方便用戶了解新元件的性能，TDK提供了ERU33M扼流圈 (B82579X0033) 樣品套件，其中包含了全部的三個型號，每個型號各提供四個樣品。
主要應用
- 汽車和工業應用中的DC-DC轉換器，VRM模塊，PoL轉換器和逆變器的中的儲能扼流圈
主要特點和優勢
- 大飽和電流：55 A至120 A
- 低直流電阻：0.46 mΩ或1.20 mΩ
- 非常緊湊的尺寸：僅33 x 33 mm，高度為11 mm或15.3 mm
- 可直接貼附散熱片，有效提升散熱效果
- 可輕鬆定制
- 符合AEC-Q200 Rev. E
關鍵數據
| 內部訂購代碼 | 訂貨號 | LR [µH] | Isat,100°C [A] | RDC [mΩ] | 高度 [mm] |
重量 [g] |
| B82579A1142A033 | ERU33M-1R4L | 1.4 | 120 | 0.46 | 11.0 | 58 |
| B82579A1462A033 | ERU33M-4R6L | 4.6 | 75 | 0.85 | 15.3 | 76 |
| B82579A1722A033 | ERU33M-7R2L | 7.2 | 55 | 1.20 | 15.3 | 77 |
對產品有任何疑問或興趣，請洽詢富邦團隊。
