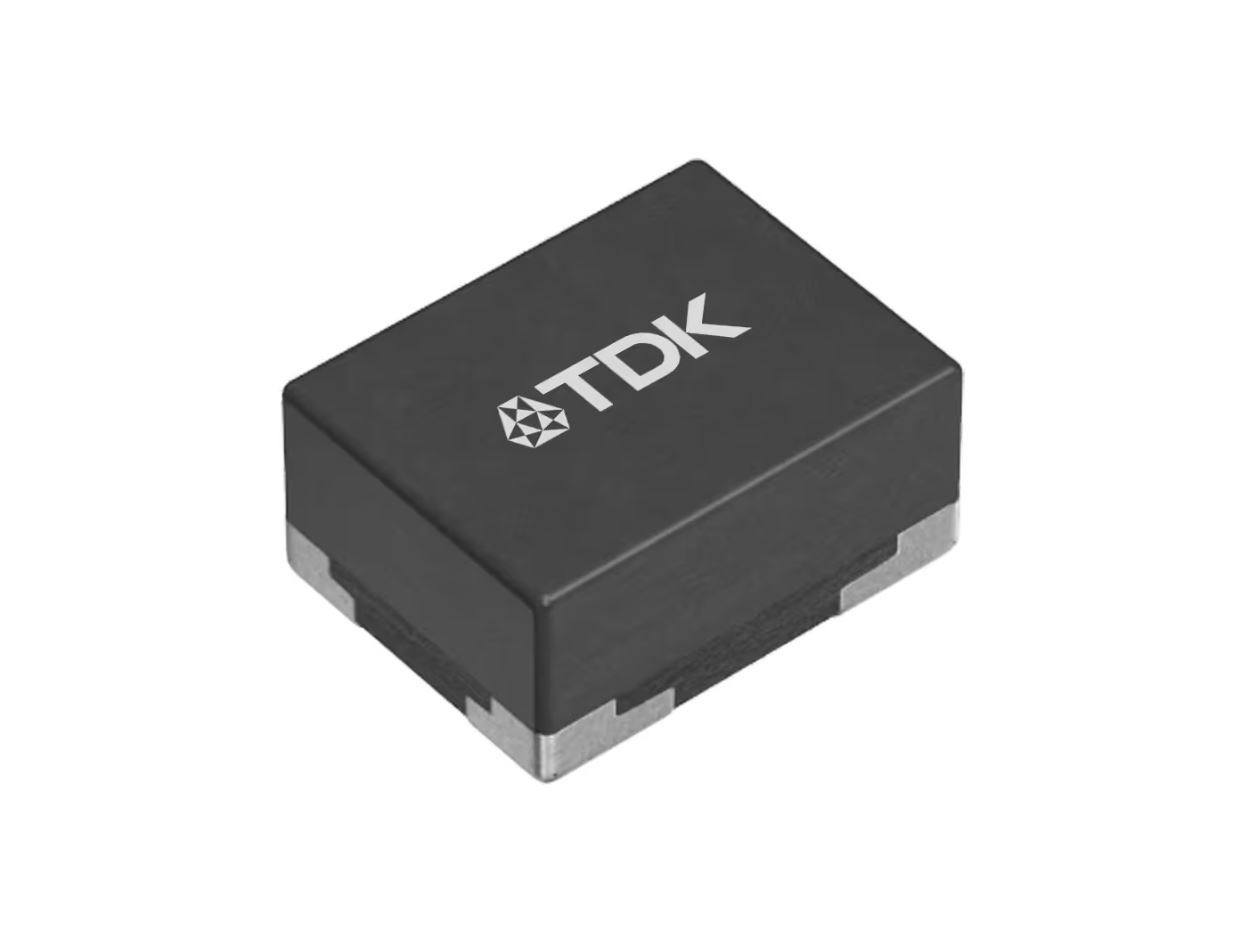

產品的實際外觀與圖片不同。
TDK標志沒有印在實際產品上。
TDK株式會社（TSE：6762）宣布推出TCM06U系列小型薄膜共模濾波器，用於高速差分傳輸的降噪（0.65 x 0.5 x 0.3 毫米 – 長 x 寬 x 高）。新款共模濾波器將於2024年8月開始量產。
隨著筆記本電腦、平板電腦、遊戲機及其它數碼設備的便捷可擴展性、顯示分辨率和功能性的不斷提高，其傳輸信號的速度和容量也逐年增加。與此同時，設備造成的電磁干擾（EMI）的頻率和振幅也有所增強。因此，必需采取行動，以控制對其它設備的影響以及傳輸信號質量的惡化。為了應對電磁干擾，TDK 推出了面向高頻率高速差分傳輸應用的共模濾波器，為電子設備的小型化、纖薄化和輕量化提供支持。
該產品可在20 GHz或更高的截止頻率下支持20 Gbps高速信號。10 GHz下的共模衰減達30 dB或以上，可有效控制高頻噪聲。從85到90 Ω範圍內的阻抗匹配可控制高速USB線路的反射。內部線圈導體圖案采用TDK專有的精細圖案排列設計，使用了薄膜生產法並應用了TDK磁頭研發過程所中積累的技術。
為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生電磁干擾，TDK將繼續開發小型薄膜共模濾波器，並提供有助於提高傳輸信號質量的服務。
* 截至2024年8月, 根據 TDK（型號：TCM06UX-020-2P-T201）
術語
隨著筆記本電腦、平板電腦、遊戲機及其它數碼設備的便捷可擴展性、顯示分辨率和功能性的不斷提高，其傳輸信號的速度和容量也逐年增加。與此同時，設備造成的電磁干擾（EMI）的頻率和振幅也有所增強。因此，必需采取行動，以控制對其它設備的影響以及傳輸信號質量的惡化。為了應對電磁干擾，TDK 推出了面向高頻率高速差分傳輸應用的共模濾波器，為電子設備的小型化、纖薄化和輕量化提供支持。
該產品可在20 GHz或更高的截止頻率下支持20 Gbps高速信號。10 GHz下的共模衰減達30 dB或以上，可有效控制高頻噪聲。從85到90 Ω範圍內的阻抗匹配可控制高速USB線路的反射。內部線圈導體圖案采用TDK專有的精細圖案排列設計，使用了薄膜生產法並應用了TDK磁頭研發過程所中積累的技術。
為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生電磁干擾，TDK將繼續開發小型薄膜共模濾波器，並提供有助於提高傳輸信號質量的服務。
* 截至2024年8月, 根據 TDK（型號：TCM06UX-020-2P-T201）
術語
- 截止頻率：濾波器電路中通頻和過渡區之間的邊界頻率
主要應用
- 筆記本電腦、平板電腦、智能手機、STB、AR/VR/MR、遊戲機等設備的 USB 接口
主要特點和效益
- 業內首款*實現在10 GHz下的共模衰減為30 dB的產品
- 實現20 GHz或更高的截止頻率，且支持高速信號
- 優化設計，大幅提升USB 3.2 和 USB 4接口的噪聲控制能力
關鍵數據
| 型號 | 共模衰減量 [dB] 典型值 |
截止頻率 [GHz] 典型值 |
直流電阻 [Ω] /1條線 |
額定電流 [mA] 最大值 |
額定電壓 [V] |
絕緣電阻 [MΩ] 最小值 |
| TCM06UX-020-2P-T201 | 32 @10.0GHz | 20 或以上 | 0.5 ± 30% | 100 | 10 | 10 |
| TCM06U5-050-2P-T201 | 35 @5.0GHz | 20 或以上 | 0.9 ± 30% | 100 | 10 | 10 |
| TCM06U2-150-2P-T201 | 35 @2.4GHz | 13 | 2.5 ± 30% | 100 | 10 | 10 |
