TDK 株式會社（TSE：6762）利用其卓爾不凡的霍爾效應 3D 位置傳感器產品系列的最新成員 HAL/HAR 3936*，進一步擴展了其著名的 Micronas 3D HAL® 位置傳感器系列。HAL/HAR 3936 是磁位處理技術的重大進步，旨在滿足現代汽車和工業應用場景的苛刻要求。HAL/HAR 3936 具有多功能編程特征以及高精度，這款傳感器是轉向柱開關、換擋器、制動踏板位置傳感器或制動行程傳感器的潛在解決方案。**現可提供樣品。計劃於 2024 年低投產。
HAL/HAR 3936 滿足行業對穩健型 3D 位置傳感器和符合 ISO 26262 標準的需求，為包括轉向柱開關在內的各種應用場景提供可靠的解決方案。值得關注的功能包括能夠省電的低功率模式，便於直接連接到車輛的電池，以提高效率。此外，傳感器的集成 SENT 接口可實現外部數字信號的無縫傳輸，從而增強其在不同操作環境下的通用性。
HAL/HAR 3936 提供雙芯片型號 HAR 3936-4100，旨在提供經強化的冗餘性和可靠性。利用堆疊式芯片架構，該型號通過占據相同的磁位來確保磁信號的同步測量。因此，它可以提供高分辨率的位置測量，並滿足現代應用場景的嚴格精度要求。
憑借客戶可配置的 PWM 或 SENT 輸出，HAL/HAR 3936 能夠提供靈活性，以適應各種應用場景需求。在 SENT 模式下，傳感器遵循 SAE/J2716 Rev.4 標準，具備可配置的參數，如時間指示和幀格式。此外，該傳感器具有兩種功能模式，即應用模式和低功率模式，可通過輸入信號進行選擇，從而能夠根據操作要求優化功耗。
在應用模式下，HAL/HAR 3936 在測量磁鐵的 360°角度範圍、線性運動和抗雜散場 3D 位置信息方面表現出色。雜散場 穩健型 3D 模式，加上讀取外部信號的潛能，讓轉向柱開關檢測獲得前所未有的穩健性。利用霍爾技術，該傳感器可有效抑制外部雜散磁場，確保在任何情況下都能進行準確測量。
HAL/HAR 3936 符合 ISO 26262:2018 標準的 SEooC（獨立安全單元）ASIL C 級，確保與 ASIL D 級的汽車安全要求兼容。該傳感器專為在惡劣環境中運行而設計，在 -40℃ 至 +150℃ 的環境溫度範圍內完美運行，適合汽車和工業應用場景。

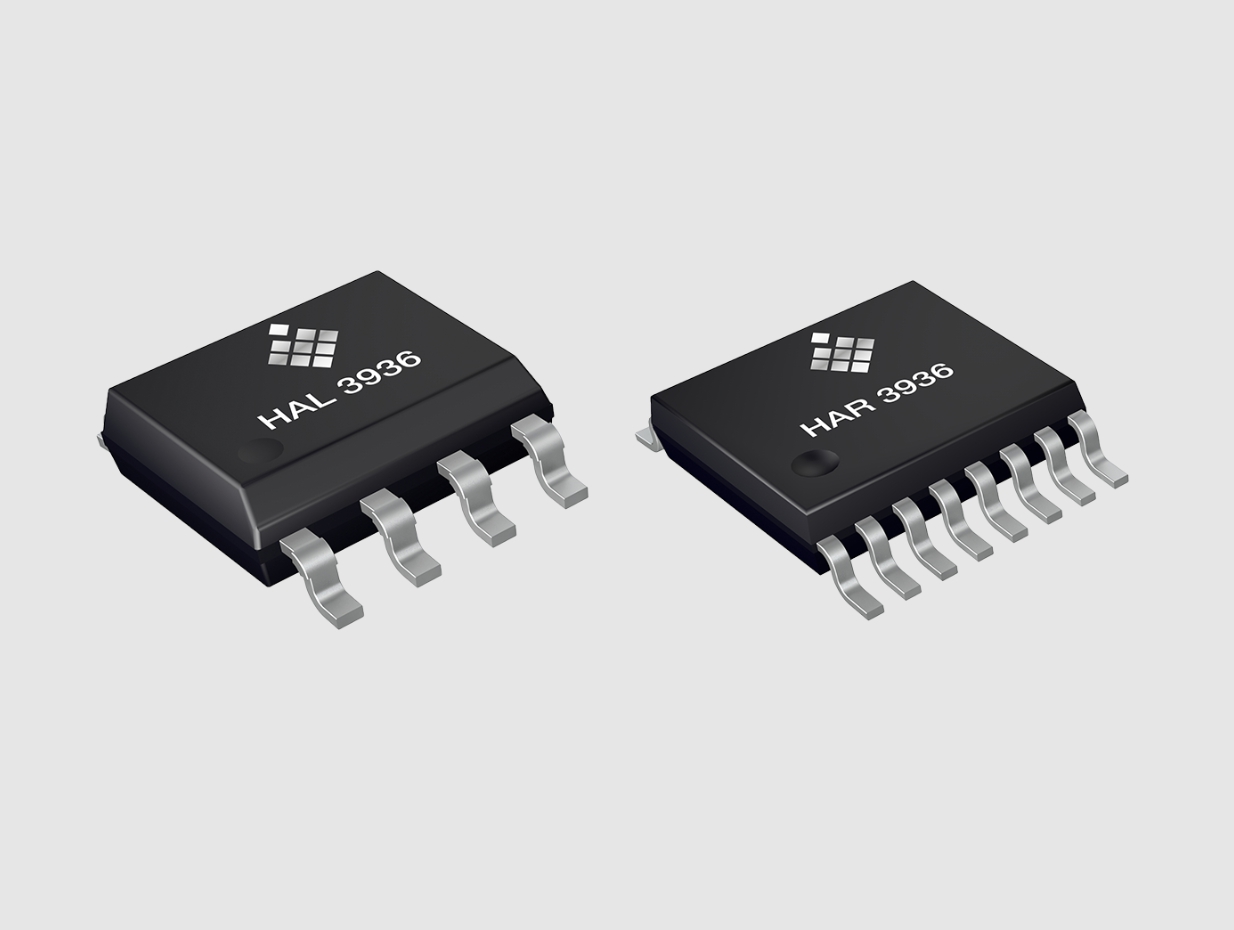

HAL/HAR 3936 提供作為單芯片設備的 SOIC8 SMD 封裝和用於雙芯片版本的 SSOP16 SMD 封裝，為要求苛刻的 3D 位置傳感應用場景提供了可靠且多功能的解決方案。
術語表
HAL/HAR 3936 滿足行業對穩健型 3D 位置傳感器和符合 ISO 26262 標準的需求，為包括轉向柱開關在內的各種應用場景提供可靠的解決方案。值得關注的功能包括能夠省電的低功率模式，便於直接連接到車輛的電池，以提高效率。此外，傳感器的集成 SENT 接口可實現外部數字信號的無縫傳輸，從而增強其在不同操作環境下的通用性。
HAL/HAR 3936 提供雙芯片型號 HAR 3936-4100，旨在提供經強化的冗餘性和可靠性。利用堆疊式芯片架構，該型號通過占據相同的磁位來確保磁信號的同步測量。因此，它可以提供高分辨率的位置測量，並滿足現代應用場景的嚴格精度要求。
憑借客戶可配置的 PWM 或 SENT 輸出，HAL/HAR 3936 能夠提供靈活性，以適應各種應用場景需求。在 SENT 模式下，傳感器遵循 SAE/J2716 Rev.4 標準，具備可配置的參數，如時間指示和幀格式。此外，該傳感器具有兩種功能模式，即應用模式和低功率模式，可通過輸入信號進行選擇，從而能夠根據操作要求優化功耗。
在應用模式下，HAL/HAR 3936 在測量磁鐵的 360°角度範圍、線性運動和抗雜散場 3D 位置信息方面表現出色。雜散場 穩健型 3D 模式，加上讀取外部信號的潛能，讓轉向柱開關檢測獲得前所未有的穩健性。利用霍爾技術，該傳感器可有效抑制外部雜散磁場，確保在任何情況下都能進行準確測量。
HAL/HAR 3936 符合 ISO 26262:2018 標準的 SEooC（獨立安全單元）ASIL C 級，確保與 ASIL D 級的汽車安全要求兼容。該傳感器專為在惡劣環境中運行而設計，在 -40℃ 至 +150℃ 的環境溫度範圍內完美運行，適合汽車和工業應用場景。
HAL/HAR 3936 提供作為單芯片設備的 SOIC8 SMD 封裝和用於雙芯片版本的 SSOP16 SMD 封裝，為要求苛刻的 3D 位置傳感應用場景提供了可靠且多功能的解決方案。
術語表
- 雜散場補償：現代霍爾效應傳感器必須對混合動力或電動汽車（xHEV）中的電機或電源線產生的干擾場不敏感
主要應用場景**
- 轉向柱開關
- 換擋器
- 制動踏板位置傳感器
- 制動行程傳感器
主要特點和優點
- 抗雜散場 3D 位置檢測，360°旋轉和線性位置檢測，最大 35 毫米
- 捕獲外部數字信號（如 PWM 和開關）並通過 SENT 傳輸
- 兩個角度計算和兩個獨立輸出引腳傳輸作為 PWM 信號
- 支持 H1.A7、F1.1、F1.2、F2.4 等多種發送幀格式
- 旋轉設置中，傳感器和磁鐵之間的機械失調具有很高的穩健性
- 優化設計，支持旋轉設置和鐵氧體磁鐵
- 依照 ISO 26262:2018 的 SEooC ASIL C 級，支持功能安全應用場景（該設備可集成至汽車安全相關系統中，最高可達 ASIL D 級）
- PWM 和 SENT 輸出
- 附帶開關輸出（漏極開路）
- -40℃ to 150 ℃ 的環境寬溫度範圍， 適合車輛應用場景
| 型號 | 封裝 | 輸出格式 | 角度誤差 | 磁場振幅範圍 | 安全問題 |
| HAL 3936-4100 | SOIC8 | SENT、PWM 和開關 | ± 0.6° @ 10 mT 用於旋轉測量 | 從 10 mT 至最高 200 mT（取決於測量模式） | 依照 ISO 26262:2018 的 ASIL C 級開發 |
| HAR 3936-4100 | SSOP16 |
* HAL/HAR 39xy 使用Fraunhofer Institute for Integrated Circuits (IlS)的許可。
** 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證。
