TDK 株式會社（TSE：6762）進一步擴充 Micronas 嵌入式電機控制器系列 HVC 5x，完全集成電機控制器與 HVC-5222D 和 HVC-5422D，以驅動小型有刷（BDC）、無刷（BLDC）或步進電機。*與熱門型號 HVC 5221D 相比，此系列已實現顯著增強，驅動電流、SRAM 加倍，EEPROM 是原來的四倍，同時可保持引腳兼容。樣品現可供客戶評估。計劃於 2025 年第一季度投產。

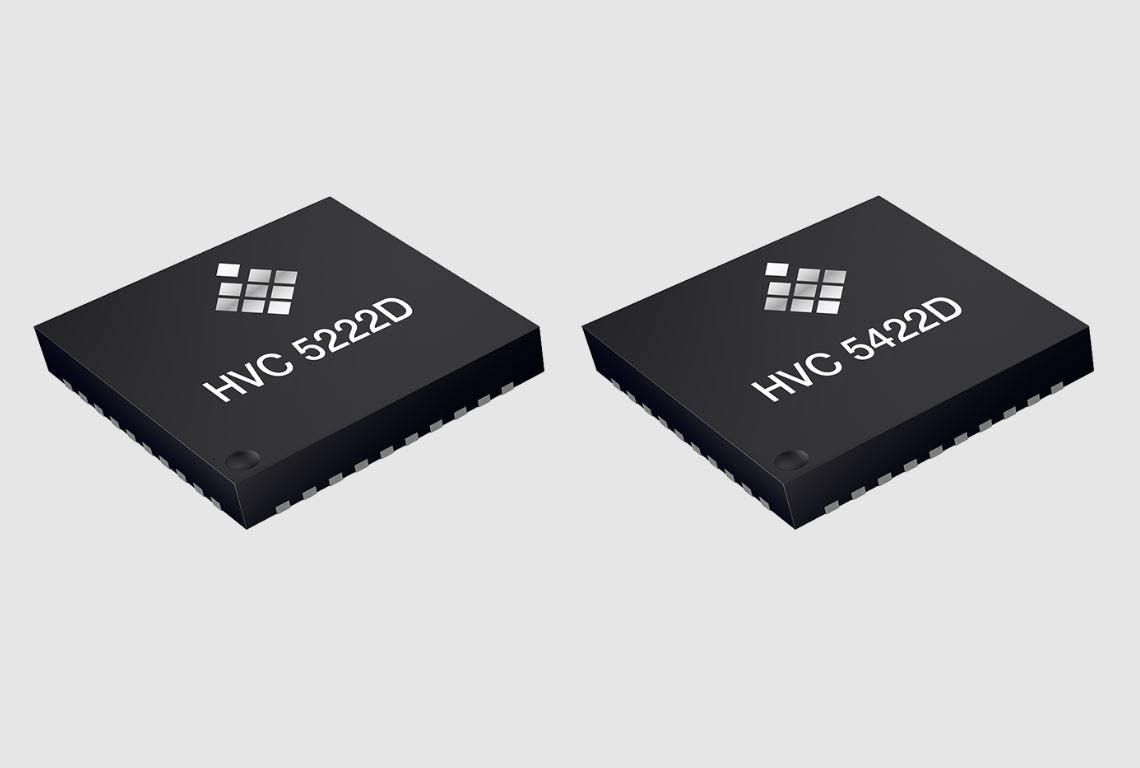

最新款電機控制器型號 HVC 5222D 和 HVC 5422D 分別提供 32 KB 和 64 KB 的擴展閃存容量，BLDC 和步進電機支持高達 1 A 的電流，直流電機支持高達 2 A 的電流，外加先進的電機專用功能，例如針對微步進和集成相位電壓比較器的電流編程、虛擬星點，以及面向基於傳感器和無傳感器電機控制的電流檢測放大器等，符合 ISO26262 標準，並適用於 ASIL 應用。
HVC 系列已擴充至包含 9 個完全集成電機控制器，配備 3 到 6 個電機端口輸出，能夠提供從 500 mA 到 2 A 的峰值電流。每台設備均由 32 位 Arm® Cortex®-M3 CPU 內核供電，提供 32 KB 或 64 KB 閃存選項。這些設備配備了用於多種測量的 12 位 1-µs ADC，可以無縫集成 TDK 的霍爾傳感器和 TMR 傳感器。此外，HVC 系列設備配有用於通信的 LIN 收發器和 UART，支持通過總線分流方法（BSM）進行自動尋址，從而增強其在各種應用中的適應性。此系列還支持通過 LIN 通信引腳進行 PWM 控制。所有 HVC 設備均已通過汽車 AEC-Q100 標準的一級溫度認證，能夠確保可靠性，並滿足功率要求高達 30W 的汽車和工業應用。
術語表
- AEC-Q100：汽車應用場景合格標準
- ADC：模數轉換器
- BDC：有刷直流電機
- BLDC：無刷直流電機
- BSM：LIN 自動尋址的總線分流方法*
- CPU：中央處理器
- 一級：環境溫度 125℃，工作結點溫度 150℃
- HVC：高壓微控制器
- LIN：面向汽車應用場景的本地互連網絡
- QFN：四平無引腳封裝
- UART：通用異步收發機
主要應用場景**
- 混合動力和電動汽車中的智能執行器
主要數據***
| 型號 | HVC 5222D | HVC 5422D |
| 電機端子 | 4 個 | |
| 驅動電流 | 1 A 峰值 | |
| 高側和低側導通電阻 | 總功率路徑電阻 < 3.2 Ohm | |
| 電流測量 | 內部或通過外部分流 | |
| 微控制器 | Arm® Cortex®-M3 | |
| 閃存 | 32 KB | 64 KB |
| RAM | 4 KB SRAM | |
| EEPROM（仿真） | 2 KB | |
| NVR（非易失性寄存器） | 1 KB | |
| 封裝 | 5x5 24 針 PQFN，配備金屬板 |
** 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證
