TDK株式會社（TSE：6762）利用適用於汽車和工業應用場景的新型 HAL 3930-4100 及 HAR 3930-4100*，進一步擴充了 Micronas 3D HAL® 位置傳感器系列。兩個傳感器都具備精確的位置檢測功能和穩健的雜散場補償能力，並提供 PWM 或 SENT 的靈活數字輸出接口。依據 ISO 26262，單芯片產品已定義為 SEooC（獨立安全單元）ASIL C 級，可以集成到最高 ASIL D 級的汽車安全相關系統中。傳感器適用於轉向角位置檢測、變速器位置檢測、換檔器位置檢測、油門和制動踏板位置檢測等應用場景。** . 計劃於 2024 年 1 月投產；樣品現在可應要求提供。
兩個傳感器均提供用戶可配置的 PWM 或 SENT 輸出接口，這提高了適應性。此外，傳感器還納入了具有多功能高側/低側開關配置的開關輸出。開關信號來源於經過計算的位置數據，或沿設備信號路徑的其他來源，例如溫度或磁場振幅。作為 ASIL C 級設備，HAL 3930-4100 和 HAR 3930-4100 都會在啟動時和正常運行期間進行自檢，以提高其可靠性。這些測試旨在防止傳感器給出錯誤的讀數，或者根據SENT標準通過SENT接口或通過PWM接口報告錯誤。

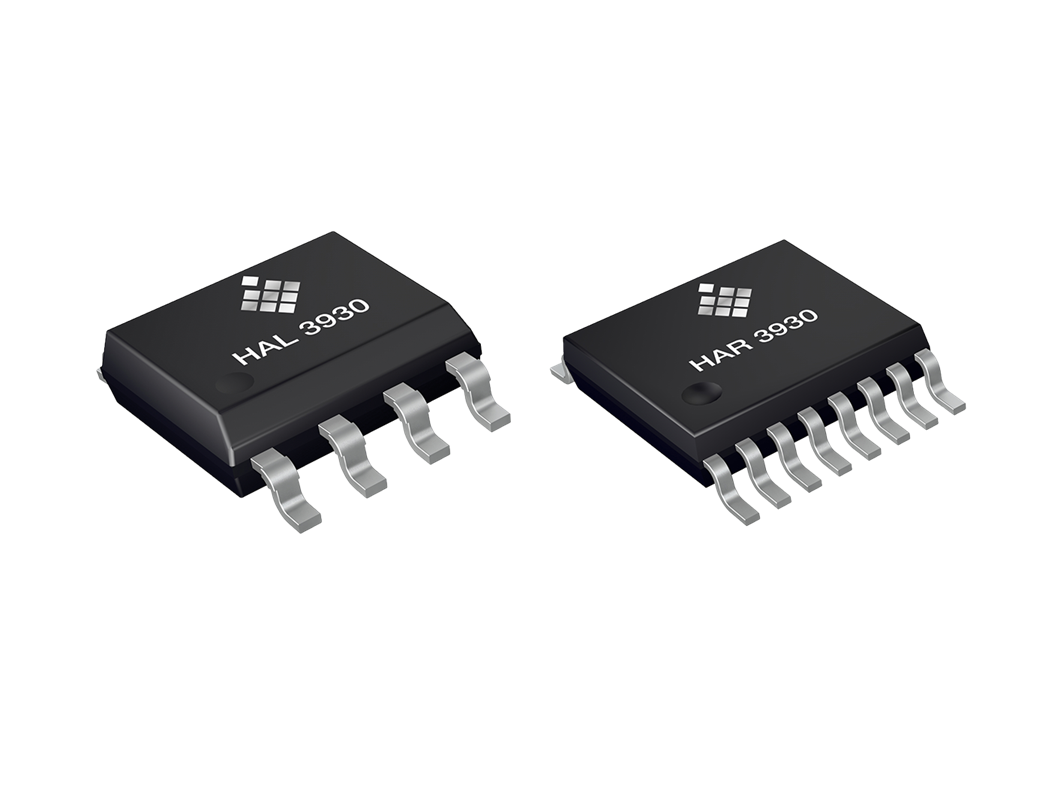

HAR 3930-4100 是 HAL 3930-4100 的雙芯片版本，可提供完全冗餘。該傳感器配備了兩塊相互堆疊的獨立芯片，但在機械和電氣上是分開的。兩塊芯片在測量幾乎相同的磁場時，可確保同步輸出信號。這種冗餘設計位於一個單一封裝內，可實現降低系統成本和提高整體可靠性的雙重目標。更小的 PCB 和更少的焊點進一步增強了系統的可靠性。HAR 3930-4100 採用緊湊型 SSOP16 封裝，而單片設備則採用 SOIC8 封裝。
HAL 3930-4100 和 HAR 3930-4100 可提供廣泛的測量能力，如 360°角度測量、線性運動追蹤以及為磁體提供 3D 位置數據。此類 3D 位置信息可通過 SENT 或兩個 PWM 輸出進行傳輸。此外，兩個傳感器還具有模數功能，主要針對底盤位置傳感器應用場景而定制。此功能有助於將 360°測量範圍劃分為更小、更精確的不分，如 90°、120°和 180°。
此外，片上信號處理功能可從磁場分量計算出兩個角度，並將其轉換為數字輸出信號。這種靈活的功能讓客戶能夠通過非易失性存儲器編程來調優增益、偏移、參考位置等基本參數，確保與特定的磁路要求無縫對齊。
術語表
兩個傳感器均提供用戶可配置的 PWM 或 SENT 輸出接口，這提高了適應性。此外，傳感器還納入了具有多功能高側/低側開關配置的開關輸出。開關信號來源於經過計算的位置數據，或沿設備信號路徑的其他來源，例如溫度或磁場振幅。作為 ASIL C 級設備，HAL 3930-4100 和 HAR 3930-4100 都會在啟動時和正常運行期間進行自檢，以提高其可靠性。這些測試旨在防止傳感器給出錯誤的讀數，或者根據SENT標準通過SENT接口或通過PWM接口報告錯誤。
HAR 3930-4100 是 HAL 3930-4100 的雙芯片版本，可提供完全冗餘。該傳感器配備了兩塊相互堆疊的獨立芯片，但在機械和電氣上是分開的。兩塊芯片在測量幾乎相同的磁場時，可確保同步輸出信號。這種冗餘設計位於一個單一封裝內，可實現降低系統成本和提高整體可靠性的雙重目標。更小的 PCB 和更少的焊點進一步增強了系統的可靠性。HAR 3930-4100 採用緊湊型 SSOP16 封裝，而單片設備則採用 SOIC8 封裝。
HAL 3930-4100 和 HAR 3930-4100 可提供廣泛的測量能力，如 360°角度測量、線性運動追蹤以及為磁體提供 3D 位置數據。此類 3D 位置信息可通過 SENT 或兩個 PWM 輸出進行傳輸。此外，兩個傳感器還具有模數功能，主要針對底盤位置傳感器應用場景而定制。此功能有助於將 360°測量範圍劃分為更小、更精確的不分，如 90°、120°和 180°。
此外，片上信號處理功能可從磁場分量計算出兩個角度，並將其轉換為數字輸出信號。這種靈活的功能讓客戶能夠通過非易失性存儲器編程來調優增益、偏移、參考位置等基本參數，確保與特定的磁路要求無縫對齊。
術語表
- 雜散場補償：現代霍爾效應傳感器必須對混合動力或電動汽車（xHEV）中的電機或電源線產生的干擾場不敏感
主要應用場景
- 轉向角位置檢測
- 換擋器
- 制動沖程位置傳感器
- 變速器系統中的位置檢測
- 駐車鎖執行器
主要特點和優點
- 雜散場穩健型 360°旋轉和線性位置檢測，最大 35 毫米
- 旋轉設置中，傳感器和磁鐵之間的機械失調具有很高的穩健性
- 優化設計，支持旋轉設置和鐵氧體磁鐵
- ASIL C 級 SEooC 符合 ISO 26262 標準，可支持功能安全應用場景
- -40℃ to 160℃ 的環境寬溫度範圍， 適合車輛應用場景
主要數據
| 型號 | HAL 3930-4100 | HAR 3930-4100 |
| 封裝 | SOIC8 | SSOP16 |
| 輸出格式 | PWM，SENT SAE J2716 rev. 4，開關 | |
| 角度誤差 | ±0.6° @ 10 mT | |
| 磁場振幅範圍 | 從 10 mT 至最高 200 mT（取決於測量模式） | |
| 安全問題 | 依照 ISO 26262 的 ASIL C 級開發 |
* HAL/HAR 39xy uses licenses of Fraunhofer Institute for Integrated Circuits (IlS).
** 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證
