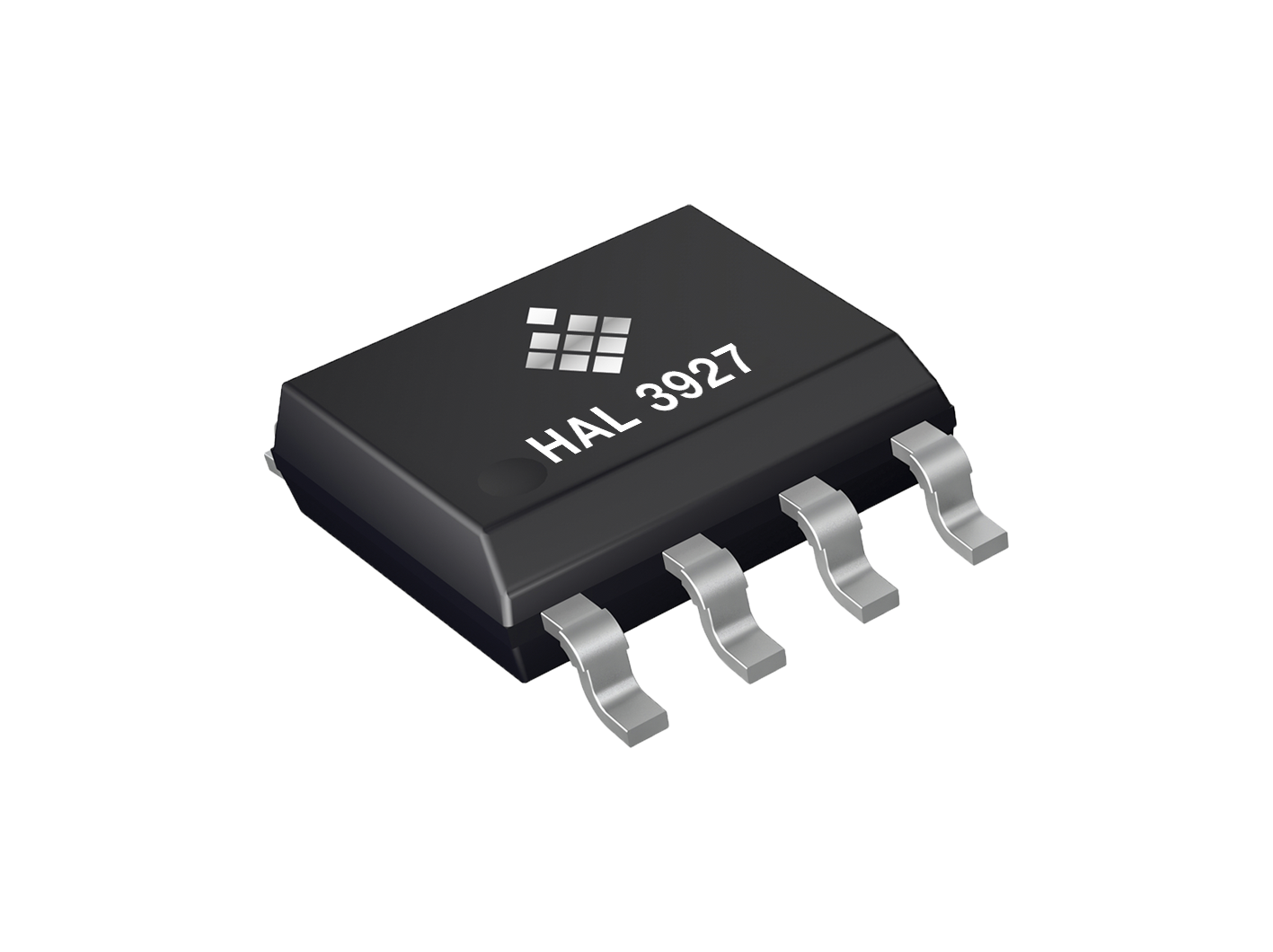

TDK 株式會社 宣布，其 Micronas 直接角霍爾效應傳感器系列產品增添了新成員，現推出面向汽車和工業應用場景的全新 HAL® 3927* 傳感器。HAL 3927 採用集成斷線檢測的線性比率模擬輸出，以及依照 rev.4 且符合 SAE J2716 標準的 SENT 接口。現可提供樣品。計劃於 2024 年第一季度投產。
此新設備是一款高分辨率的位置傳感器，適用於高精度的位置測量。歸功於傳感器的多功能編程特征及其高精度，HAL 3927 是變速器、離合器踏板、發動機位移傳感器、液位傳感以及氣缸和閥門位置測量的解決方案之選。此外，HAL 3927 非常適合用於換擋器中的旋轉位置測量，或是作為具有按壓功能的旋鈕式換檔器和後軸轉向系統等。**其精確的集成式溫度傳感器可支持客戶在應用使用 SENT 接口時更換其他外部溫度傳感器。
HAL 3927 基於霍爾技術，可測量水平和垂直磁場分量 BX、BY 和 BZ。此設備可根據三個磁場分量的其中兩個的信號來測量 360°角度範圍和線性運動。片上信號處理計算出兩個磁場分量之間的夾角，並將該值轉換為輸出信號。除內置信號處理外,傳感器還具備任意可編程輸出特征，例如通過多達 33 個標定點進行輸出信號的線性化（17 個可變或 33 個固定標定點）。 通過對非易失性存儲器進行編程，可以根據磁路調整增益和偏置、參考位置等主要特性。根據 ISO 26262 標準，此產品已定義為 ASIL B ready SEooC（獨立安全單元）。此傳感器提供八引腳 SOIC8 SMD 包裝。
此新設備是一款高分辨率的位置傳感器，適用於高精度的位置測量。歸功於傳感器的多功能編程特征及其高精度，HAL 3927 是變速器、離合器踏板、發動機位移傳感器、液位傳感以及氣缸和閥門位置測量的解決方案之選。此外，HAL 3927 非常適合用於換擋器中的旋轉位置測量，或是作為具有按壓功能的旋鈕式換檔器和後軸轉向系統等。**其精確的集成式溫度傳感器可支持客戶在應用使用 SENT 接口時更換其他外部溫度傳感器。
HAL 3927 基於霍爾技術，可測量水平和垂直磁場分量 BX、BY 和 BZ。此設備可根據三個磁場分量的其中兩個的信號來測量 360°角度範圍和線性運動。片上信號處理計算出兩個磁場分量之間的夾角，並將該值轉換為輸出信號。除內置信號處理外,傳感器還具備任意可編程輸出特征，例如通過多達 33 個標定點進行輸出信號的線性化（17 個可變或 33 個固定標定點）。 通過對非易失性存儲器進行編程，可以根據磁路調整增益和偏置、參考位置等主要特性。根據 ISO 26262 標準，此產品已定義為 ASIL B ready SEooC（獨立安全單元）。此傳感器提供八引腳 SOIC8 SMD 包裝。
術語表
- 3D HAL® 像素單元：可直接測量 X、Y、Z 三個方向的磁場。
主要應用場景
- 車輛應用場景中的旋轉角度檢測，旋轉式換擋器（具有按壓功能），液位測量以及後軸轉向系統
- 在離合器或剎車踏板位移、變速器系統、氣缸和閥門位置傳感等應用中檢測線性位置
主要特點和優點
- ±1.0°@ 30 mT 強度的極低角度誤差
- 軸端和離軸 360°角度測量
- 直接測量磁場強度（BX、BY、BZ)
- 客戶可選擇模擬或 SENT 輸出
- 非常精確的內部溫度傳感器和通過 SENT 傳輸的溫度信息
- ASIL B ready SEooC 符合 ISO 26262 標準，支持功能安全應用
- -40℃ to 160℃ 的環境寬溫度範圍， 適合車輛應用
主要數據
| 型號 | HAL 3927 |
| 封裝 | SOIC8 |
| 輸出格式 | 模擬，SENT SAE J2716 rev. 4 |
| 角度誤差 | 旋轉軸端設置為 ±1°@ ±30 mT |
| 磁場強度範圍 | ±20 至 ±130 mT。精度降低至 5 mT。 |
| 安全問題 | 依照 ISO 26262 的 ASIL B 級開發 |
** 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證
