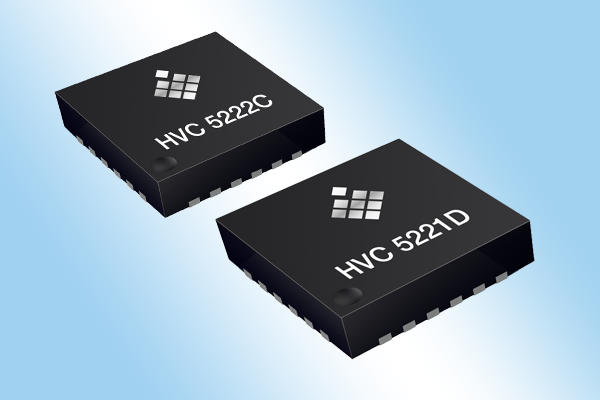

TDK公司（東京證交所號碼：6762）進一步擴大其子公司Micronas的嵌入式電機控制器產品組合，推出了新款HVC 5x系列可編程片上系統（SOC）電機控制器產品，用於驅動汽車和工業應用中的小型步進、有刷（BDC）和無刷（BLDC）直流電機。新款HVC 5x系列在現行的HVC 4x系列基礎上針對應用再次優化，為步進、BLDC和BDC電機提供“一片式”電機控制解決方案。新款HVC 5221D和HVC 5222C配合具體電機類型，以實現更低成本和更小封裝。現在可提供樣品，計劃於2024年初生產。
繼HVC 4x系列之後，TDK公司推出兩款HVC 5x系列產品，進一步豐富了其智能執行器的電機控制解決方案，並聚焦於電動和混合動力汽車的熱管理系統。HVC 5221D內含4個電機終端，各終端峰值電流為500 mA，適用於膨脹閥和水閥中的步進和直流電機。HVC 5222C內含3個電機終端，可承載相電流高達1 A，適用於進氣柵格和小型風扇的無刷電機。* 兩款控制器均含7個通用I/O端口和多種汽車診斷和安全功能，采用小尺寸的24引腳QFN封裝。HVC 5x系列控制器全線引腳兼容，以便於設計和擴展。
HVC 4x和HVC 5x系列的共同點如下:
- 32位ARM® Cortex®-M3 CPU內核
- 20 MHz系統和35 kHz看門狗振蕩器
- 可選32k或64k閃存，2k或4k SRAM
- 12位 1µs ADC，支持多種測量功能
- 數字外圍設備，支持電機控制算法
- 用於通信的LIN收發器和UART，可使用BSM方法進行自動尋址**
- 通過AEC-Q100汽車零件工作溫度1級認證
此外，HVC 4x系列和HVC 5x系列采購自不同的晶圓廠，以提高我們對客戶交付的供應彈性。
術語
術語
- SRAM：靜態RAM，無需刷新的易失性存儲器
- ADC：模擬/數字轉換器
- LIN：局域互聯網絡
- UART：通用異步收發器
- NVR：非易失性Register
主要應用**
- 制冷劑冷卻器的膨脹閥
- 用於冷卻劑分配的水閥
- 用於座椅冷卻和加熱的風扇
- 用於乘客空氣分配的HVAC擋板
- 自動遮陽板
- 自動進氣柵格和擾流板，用於減少空氣動力阻力
- 充電門執行器
關鍵數據***
| 類型 | HVC 5221D | HVC 5222C |
| 電機終端數 | 4 | 3 |
| 驅動電流 | 500 mA（峰值） | 1 A（峰值） |
| 高邊/低邊驅動導通電阻 | 3 Ω | 1.8 Ω |
| 電流檢測 | 內部或外部分流 | 外部分流 |
| 微控制器 | 32位ARM® Cortex®-M3 CPU內核 | |
| 閃存 | 32 KB | |
| RAM | 2 KB | |
| EEPROM | 512 byte | |
| NVR | 256 字節 | |
| 封裝 | 5 x 5 mm2, 24-引腳 PQFN |
* 我們並不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。
** IP-Notice: If LIN auto-addressing features are used, third-party rights such as EP 1490 772 B should be considered.
*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證
